Activité 1 : Alimentions HT

ALIMENTATION HT

Lire le document synthèse Distribution HT avant de commencer.

L’objet de l’étude porte sur le poste de livraison et sur le poste de transformation (voir ressources).

1-1-Déterminer le type de l’alimentation HTA d'E D F du poste de livraison.

1-2-Citer son principal avantage.

1-3- Est-ce le schéma le plus judicieux pour alimenter un hopital ?

1-4 Existe-t-il d’autres schémas de distribution HTA ? Si oui, lesquels ?

1-5-Justifier la présence du disjoncteur motorisé

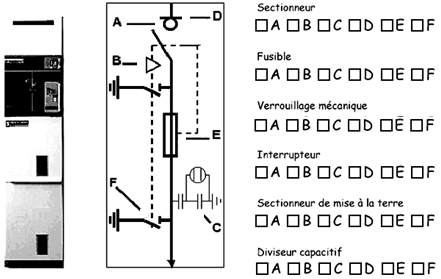

1-6-Mettre une croix dans le symbole graphique se rapportant à chaque désignation.

1-7-Déterminer le type de l’alimentation HTA du poste de transformation.

1-8-Justifier le rôle de la cellule N°6 du poste de transformation.

1-9-Avec cette solution, préciser jusqu'à quel point l’hôpital est protégé contre les coupures d'énergie électrique ?

Mett
