Activité 2 : Groupes électrogènes

LE GROUPE ELECTROGENE

On considère un groupe électrogène constitué d’un moteur diesel et une transmission permettant de mettre en rotation un alternateur. L’ensemble sert d’alimentation de secours à une installation électrique de 1250 kW. Un sectionneur permet de séparer l’alternateur de l’installation électrique.

Le rendement du moteur diesel est de 35 %, celui de la transmission de 60%, celui de l’alternateur est 92%. Calculer le rendement global du groupe électrogène.

2-1-Tracer la chaîne d'énergie du groupe électrogène.

2-2-Calculer la puissance absorbée par le moteur lorsque l’alternateur fournit les 1250 kW à l’installation électrique.

2-3-Calculer l’énergie fournit par le carburant pour 1 h de fonctionnement.

2-4-Sachant que le pourvoir énergétique d’un litre de gasoil est de 50 900 kJ/l, calculer la consommation de carburant pour 1 h de fonctionnement

2-5-Sachant que le réservoir de carburant fait 2500 litres, calculer l'autonomie de l’hôpital si on ne refait pas le plein.

2-6-Avec cette solution, préciser jusqu'à quel point l’hôpital est protégé contre les coupures d'énergie électrique ?

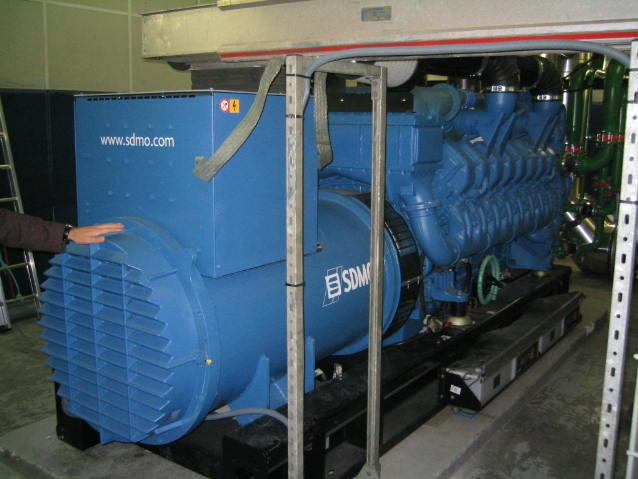

Figure 5 : Groupe électrogène
