I=f(U)

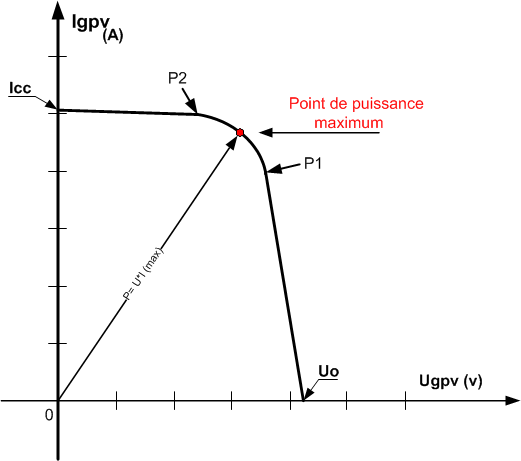

Caractéristique Courant-Tension d'un générateur photovoltaïque:



Un générateur photovoltaïque fournit une puissance "P" qui dépend de l'éclairement. Cette puissance est caractérisée par un courant sous une certaine tension.


Si on analyse la caractéristique précédente on peut calculer en tout point la puissance fournit par le GPV. Elle sera maximum au point rouge

(là ou le vecteur "P" est maximum).


       Uo: correspond à la tension à vide, c'est la tension aux bornes du GPV lorsque le courant Igpv =0A.

       Icc: c'est le courant de court-circuit avec Ugpv=0v.




Rem: Un GPV peut être mis en court-circuit sans être endommagé.
