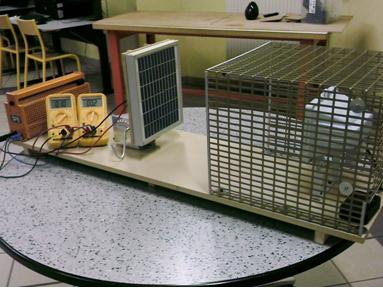

La maquette d'expérimentation



On désire mesurer la caractéristique courant-tension du GPV: (5w-12v origine CONRAD)

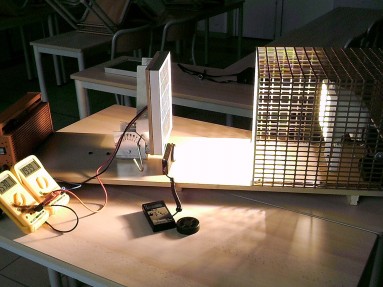

La maquette est équipée d'un projecteur halogène de 500watts, comme vous pouvez le constater il est protégé par une structure métallique afin d'éviter tout contact (attention ça chauffe!!!). Pour moduler le flux lumineux il est commandé par un gradateur*.


On désire relever la caractéristique I=f(U), on utilisera deux multimètres. Le premier en position Voltmètre continu (V=) pour mesurer la tension aux bornes du GPV notée Ugpv et le second en position Ampèremètre pour mesurer le courant fournit par le GPV noté Igpv.

Rem: La faible puissance du GPV limitera le courant à un peut plus de 300mA dans de bonnes conditions.


Pour faire débiter le GPV on utilisera un rhéostat de 680Ω qui supporte 0,8 A (800mA).


Afin d'obtenir différentes caractéristiques de puissance, le GPV a été fixé sur une armature inclinable. On peut donc choisir une inclinaison de (90°,75°,65°,55°,45°,35°,25°,15°) par rapport à la source lumineuse.




Inclinaison: 90°/ source        Inclinaison: 45° / source

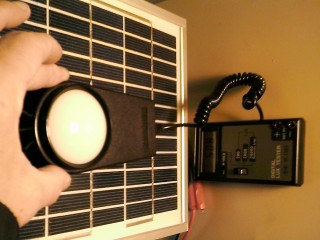

Le flux lumineux sera mesuré par un luxmètre en position 90°, on agira sur le gradateur pour obtenir le flux désiré.




* Gradateur: Un gradateur est un dispositif de l'électronique de puissance destiné à modifier un signal électrique dans le but de faire varier sa tension et son intensité efficace de sortie et de modifier ainsi la puissance dans la charge. Ce dispositif est utilisé sur des tensions alternatives (souvent sinusoïdales) : c'est un convertisseur direct alternatif-alternatif. Il est utilisé ici pour faire varier la puissance délivrée à l'halogène et ainsi faire varier son intensité lumineuse.
