Le switch : Fonctionnement en mode Ethernet

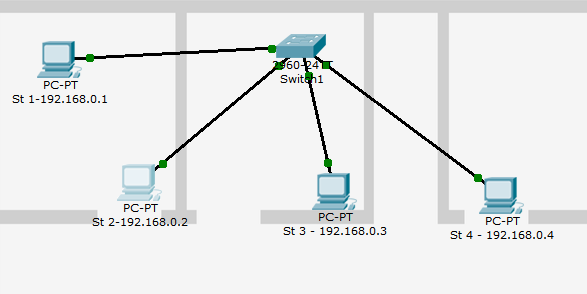

Mise en oeuvre : Après avoir lancé l'application "Cisco Packet Tracer", chargez le fichier switch1.pkt correspondant au réseau ci-dessous

Nous allons simuler l'envoi d'une trame ethernet et analyser le fonctionnement du Switch suite à l'envoi de plusieurs trames

Voici la procédure à suivre avec Cisco Packet Tracer:

Dans le mode Realtime:

Observation en temps réel de la réussite (successfull), en cours (in progress) ou (failed) echec du scénario ou de la tâche.

1- Sélectionner l'enveloppe jaune (simple NPU) mode Unicast (d'une station vers une autre station)

2- Clic gauche sur la station source

3- Clic gauche sur la station de destination.

4- La zone en bas à droite récapitule la trame et l'état comme ci-dessous

Pour Visualiser et mieux comprendre comment transite la trame à travers le Switch:

Dans le Mode simulation.

1- sélectionner avec le bouton gauche le Mode simulation.

2- bien préciser le mode ICMP en sélectionnant ICMP dans la liste des événements visibles (filtre adéquat)

3- fermer la liste des événements en re-cliquant sur "Liste des événements"

4- jouer la simulation en cliquant sur Auto capture/jouer

5-Observer ce qui se passe.

Simulation :

Simulez ce réseau en envoyant des trames

Envoyez une trame de st1 à st2 et répondez aux questions suivantes:

-quelle station reçoit la trame?

-quelle station lit la trame?

Envoyez une trame de st1 à st3 et répondez aux questions suivantes:

-quelle station reçoit la trame?

-quelle station lit la trame?

Envoyez une trame de st1 à st4 et répondez aux questions suivantes:

-quelle station reçoit la trame?

-quelle station lit la trame?

Déduisez la règle de fonctionnement générale d'un réseau de 2 switches et indiquez celle-ci dans le tableau ci-dessus.

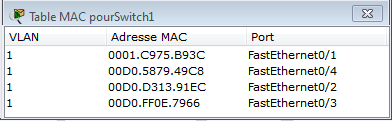

en utilisant la loupe  et en cliquant sur le switch cela permet d'éditer la table MAC du switch selectionné.

Procédure pour vider cette table MAC:

1- cliquer sur l'outil de sélection a droite de l'écran Cisco tracer :

2- sélectionner le switch en cliquant une fois dessus.

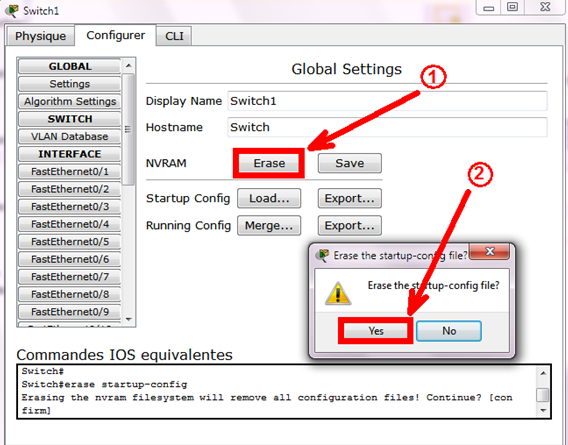

cette fenêtre s'ouvre, cliquer sur NVRAM (Erase). => cela permet d'effacer la mémoire vive du Switch et donc la table Mac,

=> confirmer en cliquant sur Yes.

Visualiser à nouveau cette table, que constatez-vous?

Refaites les expériences précédentes:

Envoyez une trame de st1 à st2 et répondez aux questions suivantes:

-quelle station  reçoit la trame?

-quelle station lit la trame?

-observez l'évolution de la table MAC , que constatez vous?

Envoyez une trame de st2 à st1 et répondez aux questions suivantes:

-quelle station  reçoit la trame?

-quelle station lit la trame?

-observez l'évolution de la table mac, que constatez vous?

Envoyez une trame de st3 à st1 et répondez aux questions suivantes:

-quelle station  reçoit la trame?

-quelle station lit la trame?

-observez l'évolution de la table mac , que constatez vous?

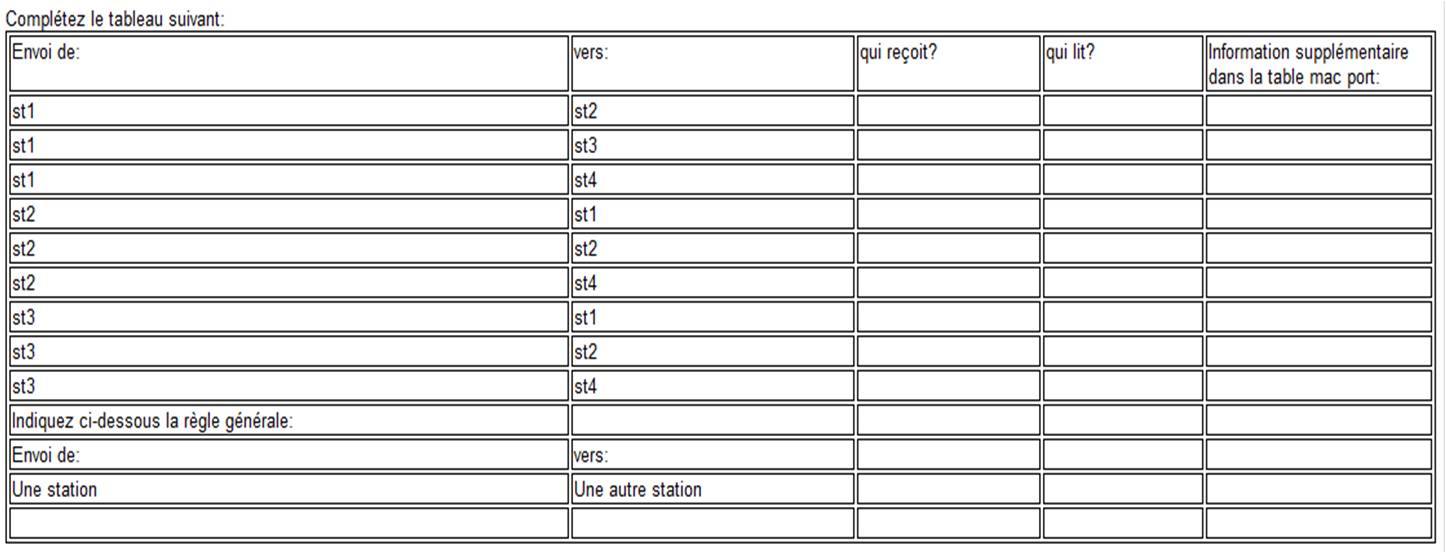

Complétez le tableau suivant:





Déduisez la règle de fonctionnement générale du switch et indiquez celle-ci dans le tableau ci-dessus.
