VI- Test en réel |
Maintenant, il ne vous reste plus qu’à réaliser votre câblage en réel et le tester.
Cependant si vous avez tout suivi depuis le début de cette activité il nous manque une étape essentielle…Comment compiler notre programme dans la puce de votre Arduino ?
Pour cela nous allons retourner dans Flowcode V9 et vérifier quelques paramètres avant de réaliser cette action.
- Connecter le composant Grove « LED » sur le bon Port du BASE SHIELD de l’Arduino,
- Connecter l’Arduino sur le port USB de votre ordinateur,
- Vérifier le Port COM associé à l’Arduino dans le Gestionnaire de périphériques de Windows,
- Suivez enfin la démarche ci-dessous pour le paramétrage de Flowcode V9 et le téléversement dans l’Arduino.

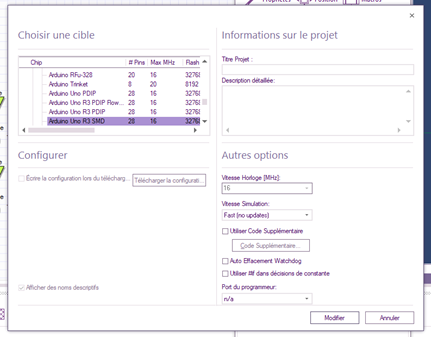

Cliquez dans un premier temps sur l’icône « Options Projet », cette fenêtre devrait apparaître :

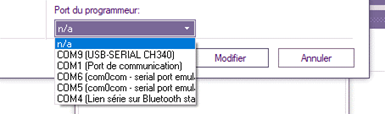

En bas de cette fenêtre il faut sélectionner le Port du programmeur.
Attention ce port est différent selon les ordinateurs, vous pouvez repérer l’Arduino il est repéré USB-SERIAL-CH340, donc dans ce cas c’est le COM9. Sélectionner le et cliquer sur « Modifier ».
Le bon Port étant maintenant sélectionné il ne reste plus qu’à compiler votre programme directement vers la puce de l’Arduino, pour ce faire :
Cliquer sur l’icone « Compiler --> Puce »
« Félicitations ! » vous avez fini votre premier programme, vous n’avez plus qu’à vérifier son fonctionnement,
voir modifier la fréquence de clignotement de la LED.
